点击图片查看原图概述
PC系列多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功 / 无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了 RS-485 通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。
PC系列多功能监控仪表有着 高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
性能特点
· 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量；
· 正反向有功 / 无功电能计量；
· 分时电能计量、分时电能定时抄表；
· 测量三相电压、三相电流的总谐波畸变率 (THD)，2-31 次奇次谐波分量；
· 提供数码管或液晶显示，本地数据查询；
· 菜单直观，按键操作简单；
· 电流、电压变比可编程；
· 提供多回路控制节点，可用于报警、跳闸等控制；
· 支持消防联动，远程切断故障回路；
· 支持 RS-485 通讯，Modbus-RTU 协议；
· 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出；
· 安装方便，接线简单，工程量小；
· 宽范围交直流通用电源：AC/DC 80V~270V；
· 可完成 SCADA、PLC 中多种通讯软件的组网。

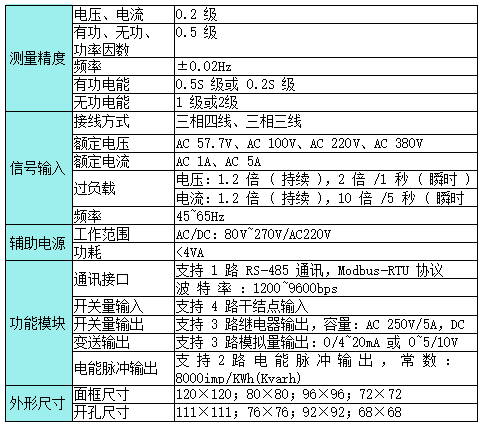

技术参数

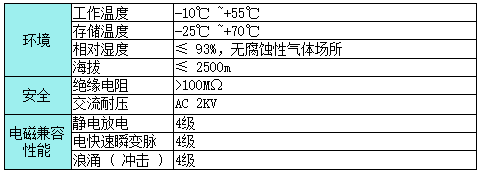

使用环境

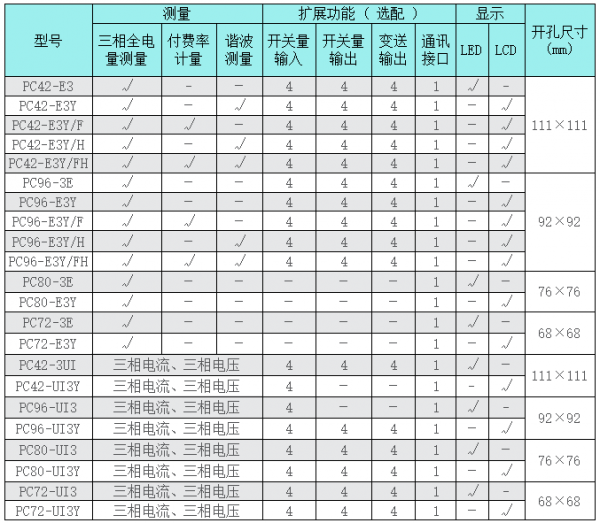

规格选型
订货示例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
例 1.
型号：PC42-E3
外形尺寸：120x120 电源：AC 220V/50Hz
信号输入：三相四线，AC 3×220/380V，AC 100A/5A 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
例 2.
型号：PC96-E3Y 外形尺寸：96x96
电源：AC 220V/50Hz
信号输入：三相三线，AC 10KV/100V，AC 1000A/5A 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
