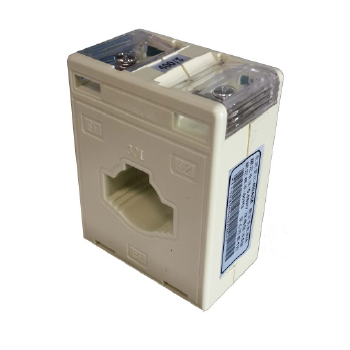

点击图片查看原图产品概述
江苏安诺菲电气生产的ANH-0.66系列电流互感器外壳采用阻燃、耐温120℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，准确度高，容量大。
技术指标
l 测量CT 次电流5-6300A，二次电流5A，1A，100mA，50mA；
l 额定工作电压AC0.66kV（等效AC0.69kV，GB156-2003）
l 额定频率50-60Hz
l 环境温度-30℃~70℃， 高耐温120℃
l 海拔高度≤3000m
l 工频耐压3000V/1min 50Hz
l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
l 其他特殊要求可定制
选型说明
l 根据 次电流及母线截面等参数选择对应的规格产品。 次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
l 根据被测电流大小，选定额定电流比， 般选用被测电流是额定电流的2/3；或者根据断路器的额定电流来选择额定电流比，或按GB/T50063-2008进行选择。
l 产品 性表示为： 次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优 选用二次电流为1A的电流互感器；
l 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

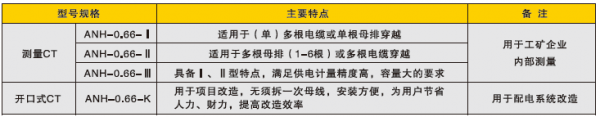

ANH-0.66Ⅰ型电流互感器：方圆组合孔型，既可穿越电缆，也可穿越汇流排，作为交流电流信号采集元件， 般与测量仪表配套使用,广泛应用于电气成套。

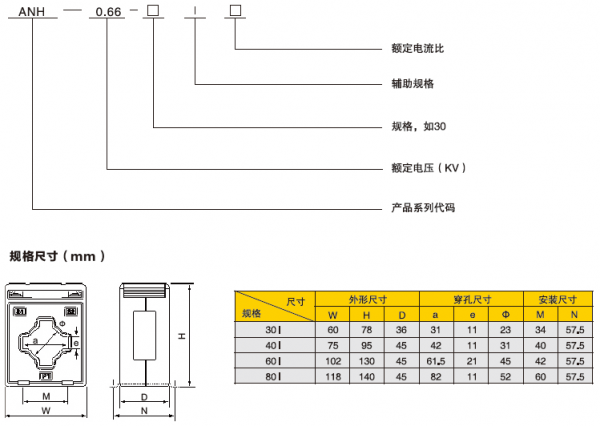

型号说明

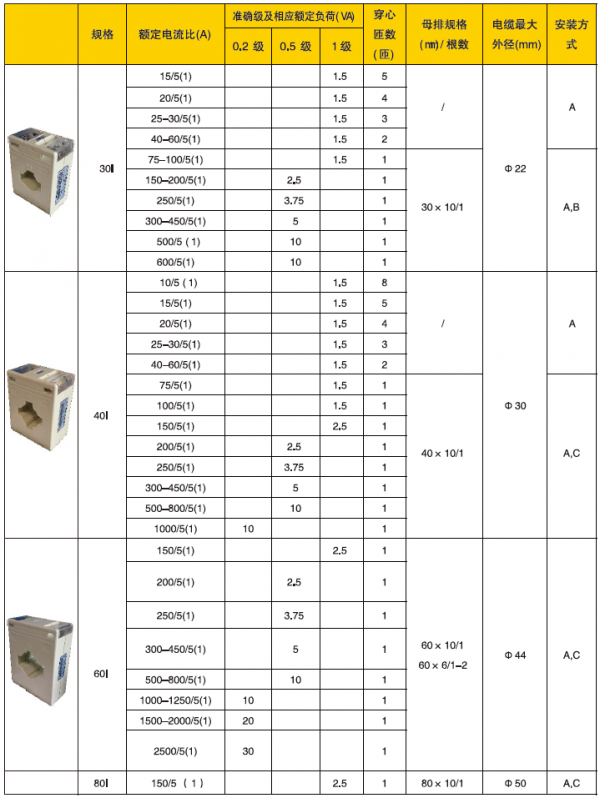

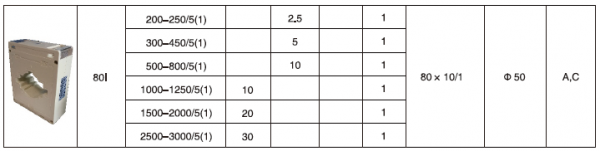

规格选型对照表
