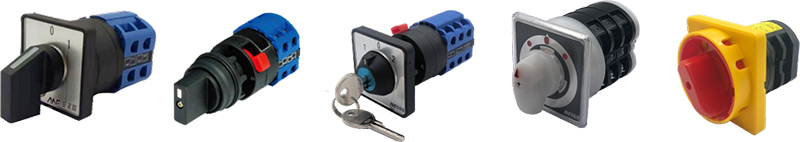

点击图片查看原图
▎概述
LW81系列转换开关适用于交流50HZ-60HZ，额定工作电压440V以下或直流240V及以下的电气线路中，作为控制或转换之用，也可以直接控制三相异步电动机和作为主令控制及电路测量之用。

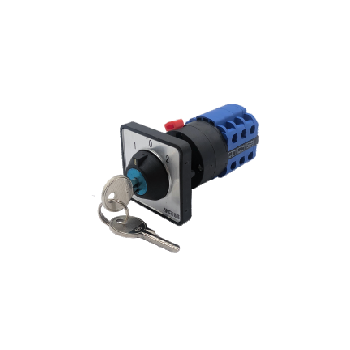

LW81系列转换开关适用性广、规格齐全、结构紧凑、操作灵活等特点。该系列开关派生产品有挂锁型开关和暗锁型开关（63A以下），可用作重要设备的电源切断开关，防止误操作及控制非授权人员的操作。

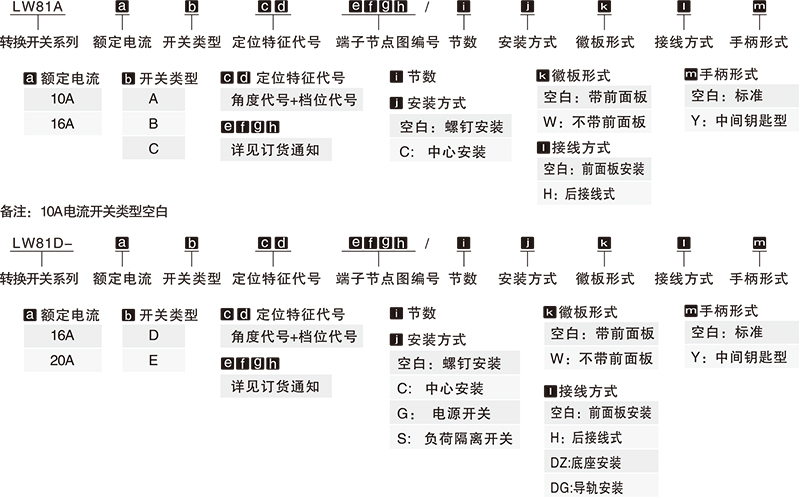

▎型号含义

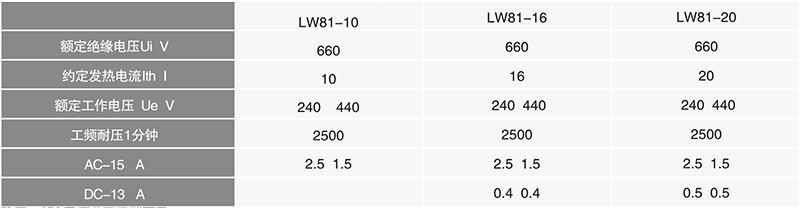

▎技术指标
▎工作条件
| 使用环境温度：-25℃～+50℃ 海拔高度≤2000m |
空气相对湿度≤90% 安装类别Ⅲ 污染等 三 |

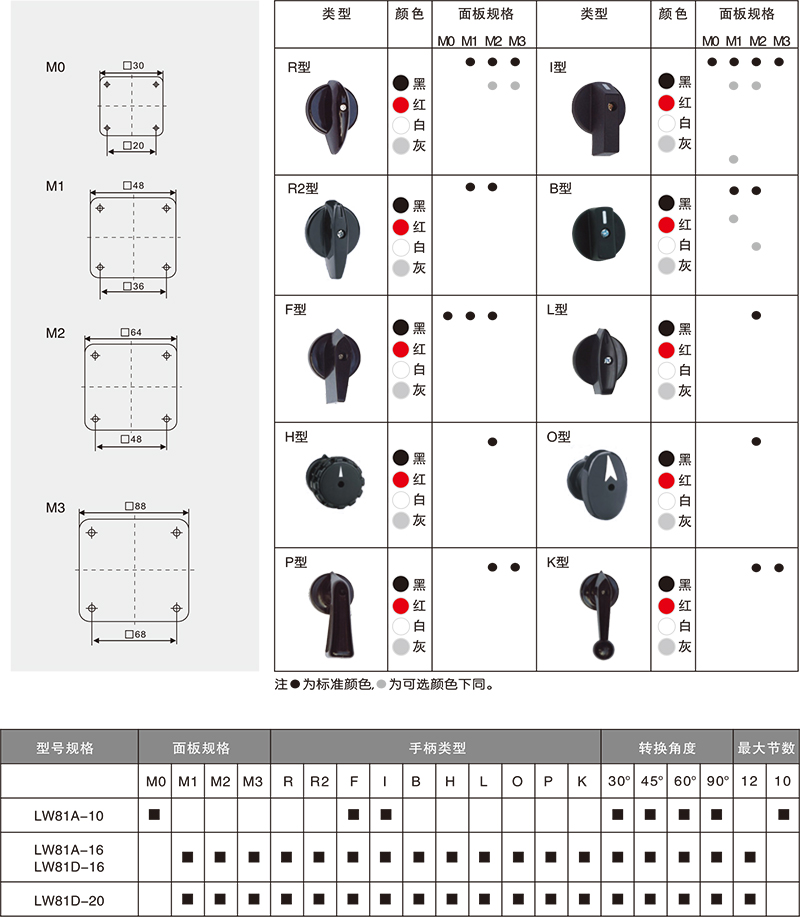

▎面板与手柄

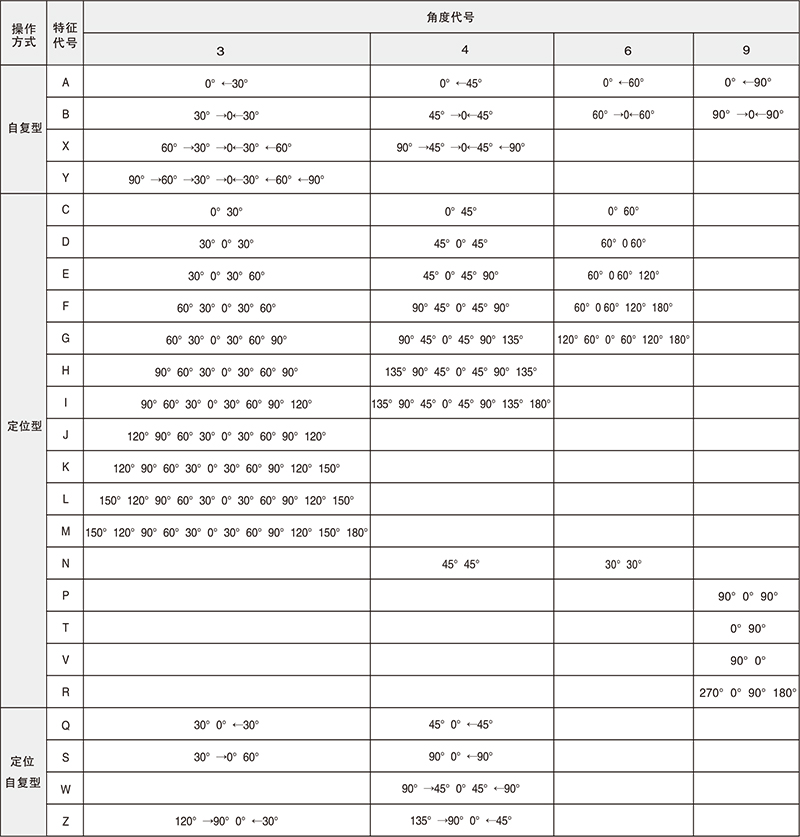

▎定位特征代号

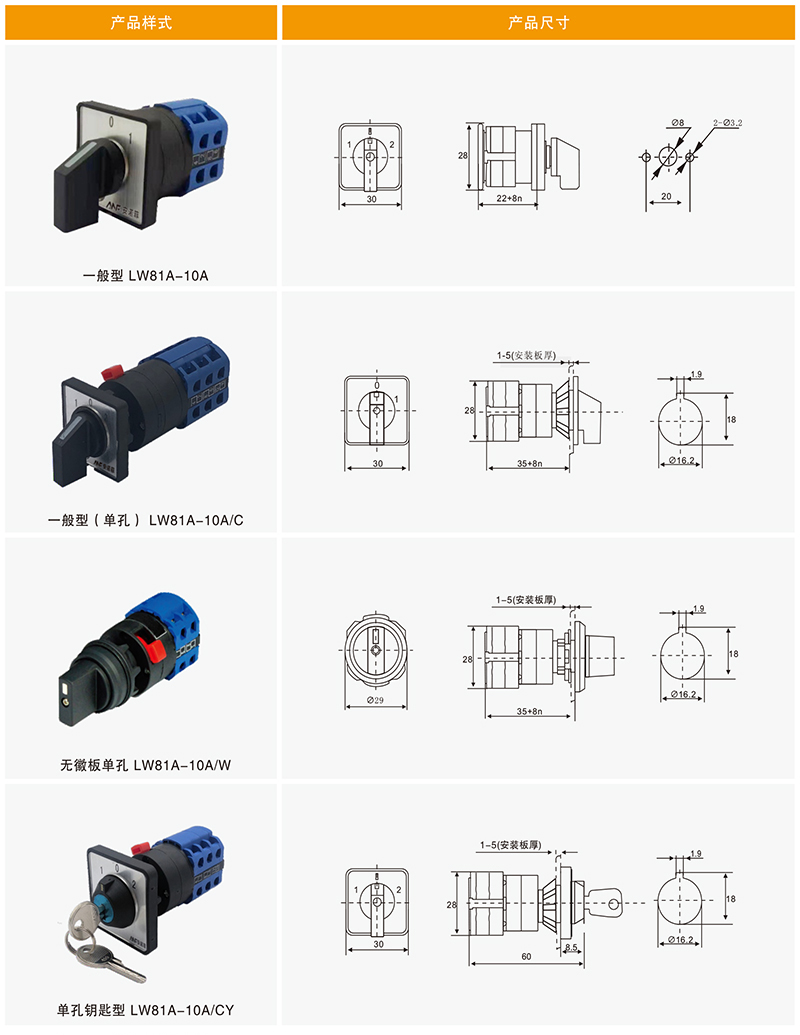

▎LW81A-10系列
注：1、n为接触系统节数;
2、常规为面板安装，如需要导轨和底座安装请联系厂家定制。

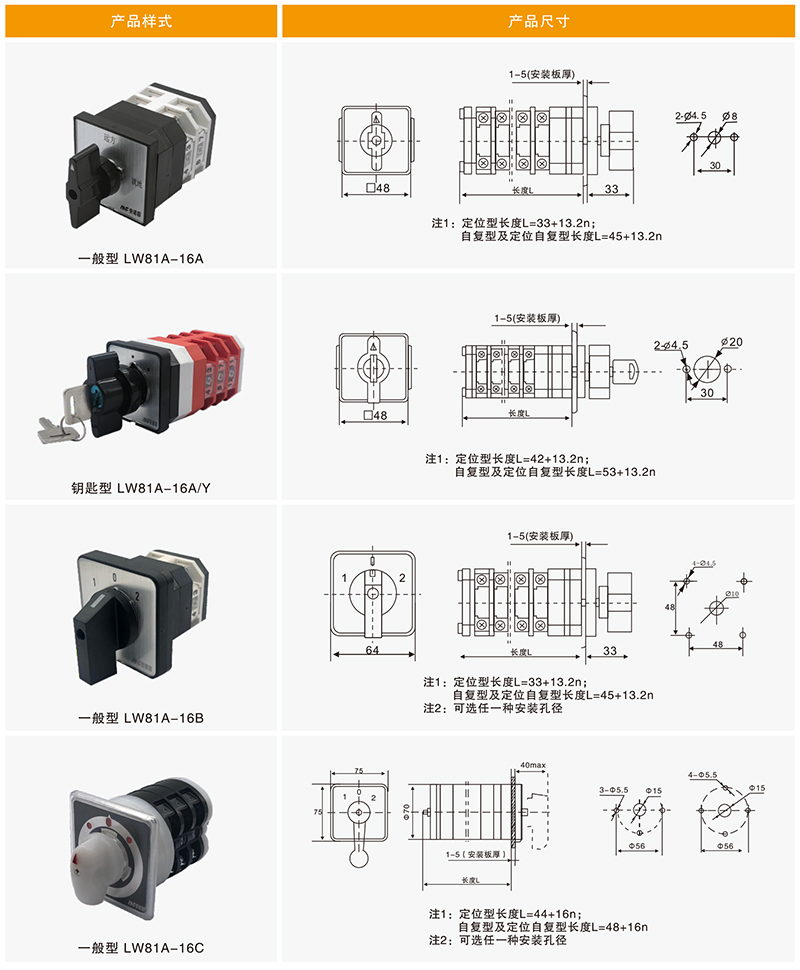

▎LW81A-16系列

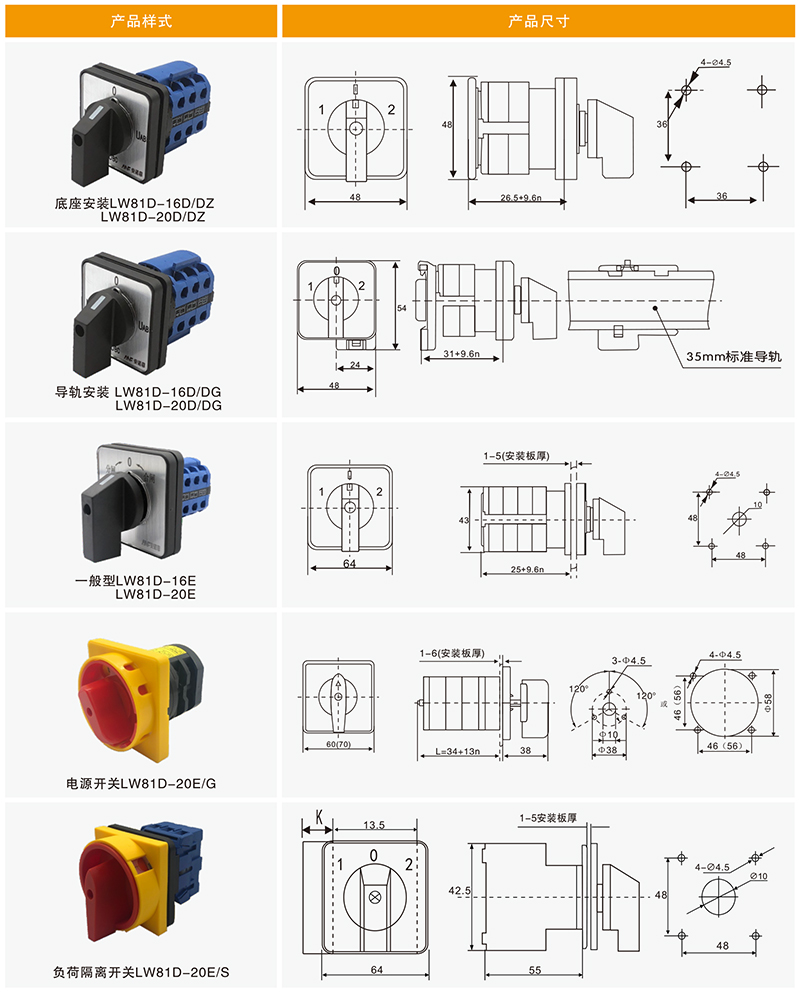

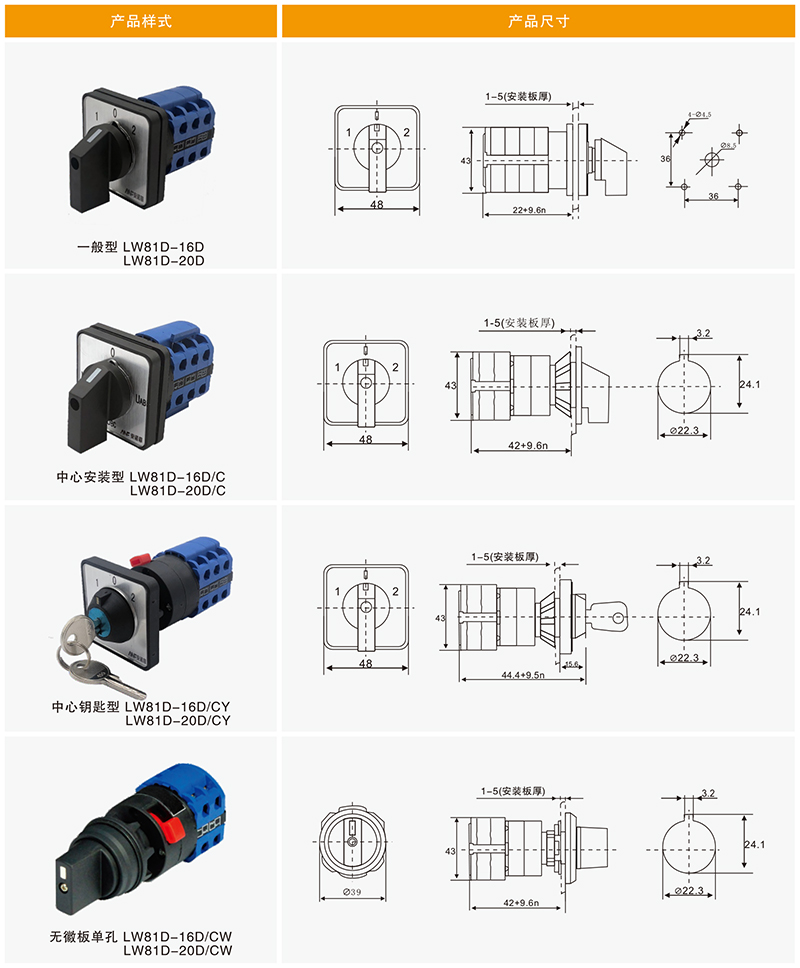

▎LW81D-16(20)系列
▎LW81D-16(20)系列
注：n为接触系统节数。
▎订货通知
1、在订购产品时，若选中本公司标准接点图并认可标准配置手柄和徽板型式只需注明型号及数量。
2、当需订特殊的开关及徽板时，请与我公司联系。
3、特殊产品由于技术上的原因，触点次序不 定完全按客户要求制作，但每个开关均附有接点图，给出客户原有接点标志的接法。

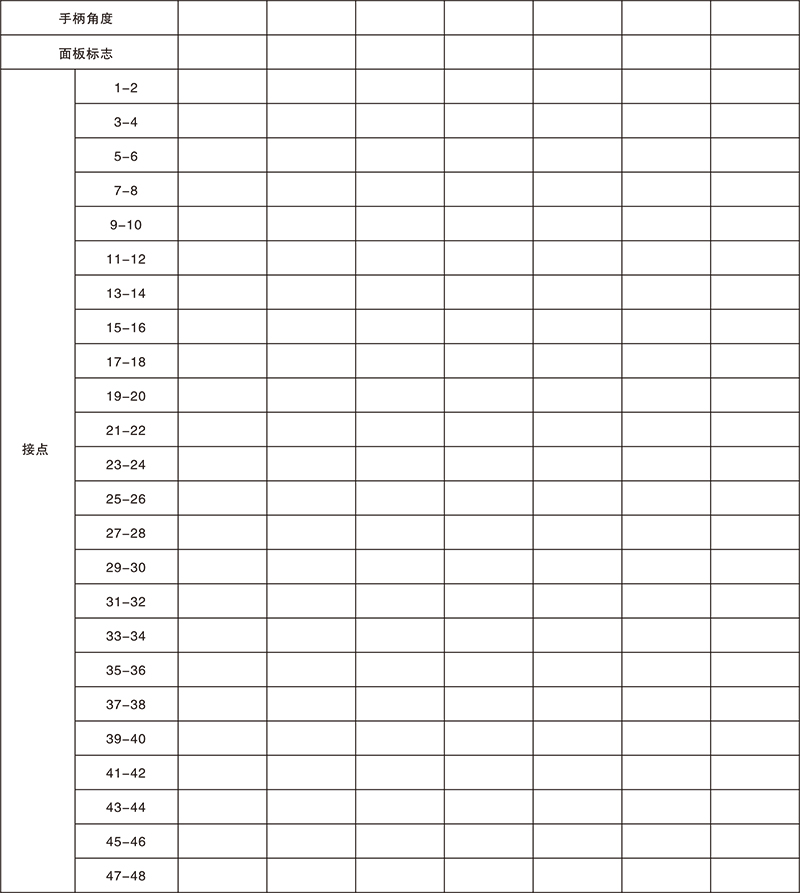

（见下表）
备注：输配电分闸控制开关，电压测量转换开关，电流测量转换开关，电容柜调节开关，详见接点举例说明。
▎举例如下

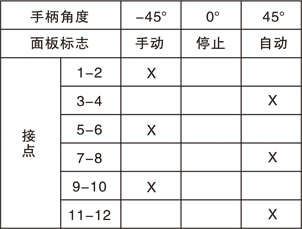

备注：
1.当手柄转至-45°（手动状态）时，端子1-2,5-6,9-10处于导通状态；
2.当手柄转至45°（自动状态）时，端子3-4,7-8,11-12处于导通状态；
3.当手柄处于0°（停止状态）时，所有端子不导通；
4.“X”表示端子处于导通状态，反之为不导通，客户可根据实际需求定制面板标志（中英文皆可，可参考附件）、注明手柄旋转角度、 端子通断状态。
